Проекты барбекю из кирпича

Виды барбекю с казаном

Модификаций барбекю под казанок существует множество. Наиболее простой вариант заключается в приспособлении плиты. Сложные типы включают в себя установку духовки, мойки. От дополнительных пристроек метод укладки барбекю не меняется. К отдельному типу относят готовые барбекю из металла, но эта разновидность существенно проигрывает по сравнению с кирпичными изделиями. Когда вы приняли решение создать на участке барбекю, необходимо определиться с типом печи.

Стационарные печи-барбекю на открытом воздухе создаются из огнеупорного и облицовочного материала.

Такой вариант подходит для построения кухонных комплексов, что считается важным обстоятельством для отдыха не только в кругу семьи, но и для целой компани​и.

Кирпичная конструкция или железный мангал? Преимущества и недостатки

Любое строительство, включая возведение барбекю на участке, необходимо начинать с выбора оптимального проекта. Нужно понять, какое количество территории хозяин сможет определить под барбекю. Обладатели загородных участков с материальной возможностью и достаточной площадью могут рассмотреть виды с целым комплексом барбекю в сочетании с беседкой.

К подобной модификации относится обустройство коптильни, печи, мангала, а также установка кухонного стола. Барбекю из глиняного и огнеупорного кирпича крепкое, устойчивое к погодным влияниям, прослужит свыше 20 лет. При создании проекта барбекю с казаном и мойкой необходимо определиться с местом основания. Поэтому следует отталкиваться от нескольких факторов:

• выбрать ровную и сухую зону для постройки;
• участок должен быть подальше от легко воспламеняющихся строений, на дистанции не меньше метра;
• запрещено размещать барбекю на дороге либо среди грядок, а также рядом с забором соседнего участка.

Предпочтительно подобрать вариант вблизи с водоемом как лучшей зоны отдыха.

Важно! Если у вас появилась идея приобрести барбекю из металла, следует отказаться, поскольку у этого варианта есть свои минусы. Можно получить не только ожог, но и сомнительную систему безопасности, поскольку конструкция стремительно нагревается. В отличие от металлических барбекю, печи из камня имеют предохранительное ограждение

Еще одна проблема железных мангалов — дождь, способный потушить огонь. Именно по этой причине строители выбирают приспособления на улице из кирпичного материала

В отличие от металлических барбекю, печи из камня имеют предохранительное ограждение. Еще одна проблема железных мангалов — дождь, способный потушить огонь. Именно по этой причине строители выбирают приспособления на улице из кирпичного материала.

Фото 1. Очевидными плюсами солидной конструкции из кирпича будут: отдельная печь, дымоходы и много места для приготовления пищи.

Как выбрать подходящий проект?

Существуют различные проектировки конструкции, но к самым распространенным относятся:

• Мини-конструкции с системой отведения дымов через трубу.
• Комплексное строение. Этот вид печи считается многофункциональным и содержит добавочные оборудования, к примеру, мойку или коптильню. Планы по созданию аналогичных систем отличаются из-за оснащения.
• Устройство с камином имеет широкий диапазон для топки бревен. Приспособление снабжается мангалом, что включает отдел с решеткой. Владелец может сконструировать печку собственными руками по готовому плану. Но чертежи потребуется сделать исключительно под ваш проект.

Фото 2. Возможный, но не самый простой вариант проекта кирпичного барбекю с указанными размерами.

Подбирая оптимальный проект барбекю с казаном из кирпича либо без него, необходимо изначально оценить свои силы и знания, поскольку определенные чертежи сложно сделать без определенных навыков. При самостоятельном сооружении подходят следующие варианты:

• с казаном;
• с узким дымоходом/отсутствием;
• с отделами.

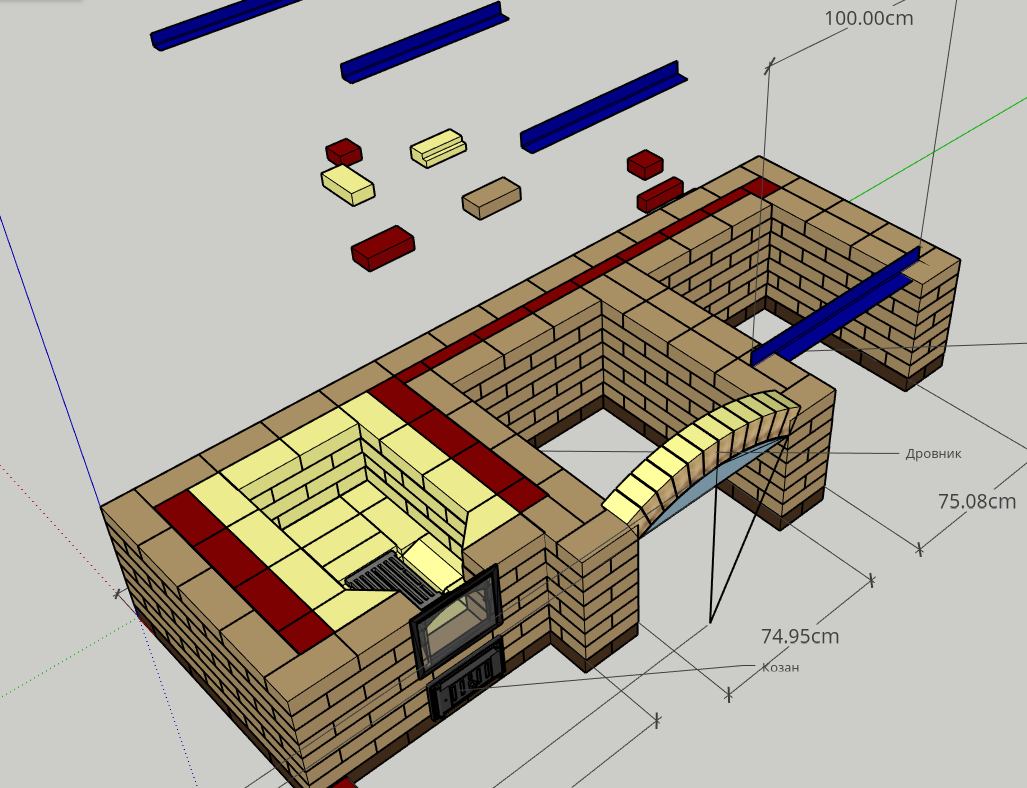

Проекты барбекю с казаном используются для формирования системы на улице и бывают закрытого типа. Комплексные планы с казаном из кирпича сложные для выполнения. Подобные устройства строятся лишь специалистами

Важно соблюдать последовательность этапов возведения, по-другому система обвалится под весом

Мангал из кирпича в беседке

Если устанавливать кирпичный барбекю собираетесь в беседке, предложенные выше варианты не подойдут — дым будет весь под крышей, что радости вам не добавит. Для беседок нужен мангал с вытяжной трубой. Это сооружение более сложное, но и такой вариант вполне можете сделать самостоятельно. Приведенную ниже порядовку мангала из кирпича для беседки  своими руками сложить тоже не очень сложно. Она также, как и первая, имеет ровный свод, что намного проще делать при отсутствии опыта.

Размеры и материалы

Этот мангал/барбекю из кирпича имеет средние размеры:

• ширина 150 см;
• глубина 75 см;
• общая высота до начала дымоотводящей трубы 217,5 см.

Внешний вид и разрезы мангала из кирпича. Его можно сделать саомстоятельно в беседке

Для кладки можно использовать керамический полнотелый кирпич. Для зоны, где будет гореть огонь, можно (но не обязательно) использовать шамотный кирпич. На рисунке он обозначен светло-желтым цветом.

Кладку «холодного» пояса — до 11 ряда включительно — можно делать на цементно-песчаный раствор (1:3). Далее нужно использовать глиняно-песчаный. Толщина шва в любом случае 5-7 мм. Ее выдерживать точно.

Конструктивно этот мангал состоит из трех «холодных» отсеков, в которых можно хранить дрова и использовать для хозяйственных мелочей. «Горячая» зона начинается с 12-го ряда. Тут разводят огонь, устанавливают решетку под барбекю или стойки для шашлыков.

Пример строительства беседки из дерева описан тут, а один из возможных вариантов летней кухни — в этой статье.

Порядовка и пояснения

Порядовка этого мангала из кирпича чуть сложнее, потому пояснения нужны. Первый ряд выкладывается на одном уровне с полом беседки. Если фундамент у вас получился низким, поднимать его можно тоже кирпичами, уложенными на цементный раствор.

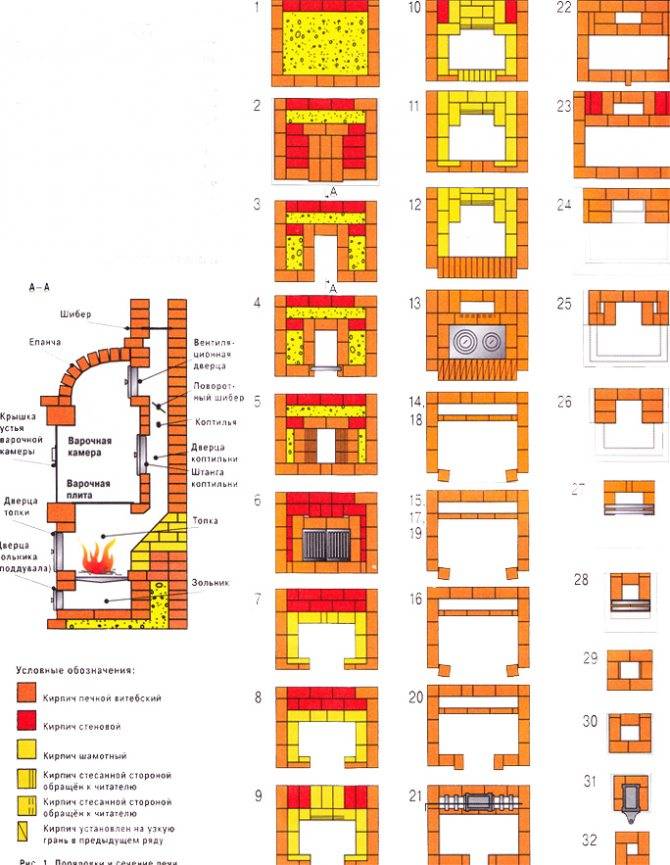

Порядовка мангала из кирпича для беседки

Следующие четыре ряда кладут с перевязкой. Это будет дровник — область, где удобно складывать дрова.  На пятый ряд сверху укладывают три полосы металла толщиной 3 мм, шириной 50 мм. Они будут служить опорой кирпичам следующего ряда. Шестой и седьмой ряды укладываете по схеме.

В 8-ом ряду начинается формирование двух камер для хозяйственных мелочей. Внимательно смотрите на расположение швов. Это принципиально: ни один не должен совпадать со швом нижнего ряда. Только так кирпичная стенка будет достаточно прочной. Там, где это требуется по схеме, кирпичи обрезают: используют половинки и даже четвертушки.

В 11-м ряду среднюю стенку уже не ставят, зато поверх снова кладут полосы металла: на них будет опираться следующий ряд, перекрывающий хозяйственный отсек. 12-й ряд по размерам чуть больше всех расположенных ниже: по задней стенке все идет ровно, а впереди кирпичи выступают примерно на 3 см.

13-й ряд выкладывается тоже сплошным. На нем будет устанавливаться жаровня. По размерам он еще немного больше предыдущего.

Средняя часть порядовки: формируем зону очага

Следующими рядами формируется «горячая» зона — тут будет гореть огонь. По размеру эта зона меньше, чем все нижележащие ряды. Чтобы сделать ее более стойкой к воздействию огня, ее обкладывают шамотным кирпичом, поставленным на узкую сторону. По размерам он не совпадает с керамическим и высота рядов и швы будут разными. Не обращайте на это внимания, выкладывая его независимо от керамического. Просто соблюдайте чередование, как указано на схемах.

В 21-м ряду укладывается стальной уголок. Использовать можно из черной или нержавеющей стали толщиной 3-4 мм. Размеры уголка 40*40 мм или 50*50 мм. Длинна  — от середины кирпича справа до середины того, что находится слева. На этот уголок будет опираться передняя стенка дымоотводящей трубы.

Формирование трубы для отвода дыма от мангала

В 22-м ряду присутствует еще шамотный кирпич, а также появляется передняя стенка дымовой трубы, опирающаяся на уголок. По размерам этот ряд больше предыдущих: впереди кирпичи нависают над уголком на 3 см. Следующий ряд становится еще шире, а дальше идет постепенное уменьшение. Ряд от ряда дымовой канал становится уже. К 30 ряду формируется труба. Она поднимается над крышей беседки не менее чем на 50 см. При ее строительстве чередуете попеременно 30-й и 31-й ряды. НА этом мангал из кирпича своими руками можно считать построенным. Теперь нужно его подсушить без огня дней 5-7, а потом несколько дней понемногу топить, выпаривая воду из кладки.

Проще всего сделать мангал из газового баллона. Как, читайте в статье «Как сделать мангал из газового баллона, бочки, трубы»

Резка и колка кирпича

Для резки кирпича отлично подойдет болгарка с отрезным диском по камню. Во время работы выделяется много пыли, поэтому рекомендуется защищать глаза, органы дыхания защитными очками, маской.

Процесс проходит в такой последовательности:

1. Разметка кирпича карандашом, линейкой или рулеткой.
2. Резка (колка) элементов на нужные размеры.
3. Теска (притачивание) полученных заготовок.

Материал под шаблоны – куски рубероида, пергамента, плотного картона.

Для изготовления шаблонов нестандартных форм нужно подключить смекалку. К примеру, чтобы получить продольную половинку кирпича, достаточно шаблон обычной половинки согнуть вдоль. Так получится снизить количество шаблонов и ускорить процесс резки.

Детали, под которые сделать шаблоны не выйдет (скосы, печные приборы), размечают во время предварительной раскладки насухую.

Делать полный разрез необязательно, хватит надреза, а потом аккуратно расколоть. Но это касается случаев получения деталей простых форм. Для сложных элементов резку заготовки лучше проводить до конца.

Мастера рекомендуют новым диском сначала отрезать сложные части, затем простые, поскольку стандартные детали получится отрезать даже изношенным диском.

Стоит сказать, что отрезанные части имеют гладкую поверхность, колотые – шероховатую, иногда даже с дефектами. Сгладить шероховатости получится:

• обработкой шлифовальным диском;
• притиркой колотых частей друг о друга;
• притеской кирочкой.

Кирпич с колотыми гранями лучше класть к толстому шву.

Виды барбекю и особенности конструкции

Сразу стоит оговориться, что производители и продавцы не делают принципиальных различий между барбекю и грилем. Более того, большинство моделей, имеющих разные размеры и конструктивное исполнение, предусматривают широкий функциональные возможности по готовке блюд с использованием не только решетки для выкладки продуктов, но и шампуров, вертела, сковороды.

Общий признак в том, что для приготовления барбекю и гриля создаются одинаковые условия — стабильный жар, интенсивность которого зависит от характера обрабатываемых продуктов. А как создается этот жар, зависит от характера топлива. И если не рассматривать электрические модели, то есть следующее разделение видов барбекю:

• Дровяные. Классический по виду топлива очаг, при условии, что готовка происходит на решетке. Дрова при некотором недостатке кислорода перегорают до горения коротким пламенем.
• На пеллетах. Принцип эксплуатации практически не отличается от предыдущего варианта, но только вместо дров в очаг засыпают древесные пеллеты.
• На пеллетах. Принцип эксплуатации практически не отличается от предыдущего варианта, но только вместо дров в очаг засыпают древесные пеллеты.
• На древесном угле. Топливо получают в результате пиролиза древесины (горения при недостатке кислорода). Остается продукт с высоким содержанием углерода и практически с полным отсутствием воды. При пиролизе также сгорают в первую очередь легкие эфирные вещества, которые и дают длинное пламя.
• На газу. Большинство таких моделей работает от сжиженного газа, который получают в результате нефтепереработки (пропан, бутан). Остается продукт с высоким содержанием углерода и практически с полным отсутствием воды. При пиролизе также сгорают в первую очередь легкие эфирные вещества, которые и дают длинное пламя.
• На газу. Большинство таких моделей работает от сжиженного газа, который получают в результате нефтепереработки (пропан, бутан).
• В зависимости от варианта исполнения, могут использоваться и многоразовые баллоны, и одноразовые. Но есть встраиваемые модели барбекю, которые можно подключать к магистрали с природным газом (метаном).

Главное же различия барбекю и гриля — вид жаровни. В первом случае она открыта, а во втором — закрыта крышкой.

А барбекю и мангал различаются способом выкладки продуктов и формой жаровни. У барбекю это решетка и полусфера, у мангала — шампур (вертел) и прямоугольный ящик.

По способу размещения барбекю можно выделить такие модели: встраиваемые, отдельно стоящие, переносные (компактные). Это, а также вид топлива, влияет на требования к месту установки и в целом к зоне барбекю.

Как правильно класть печной кирпич

Для строительства необходим огнестойкий материал, защищенный от внешних воздействий. Клинкерный кирпич хорошо сохраняет тепло, обладает высокой прочностью и приспособлен под любые климатические условия. К тому же, он не слишком дорого стоит.

Поверхности, которые будут подвергаться высоким температурам, сооружаются из огнеупорного кирпича. Элементы, которые не подлежат нагреву, монтируются из обычного: например, дровяник и разделочный стол.

Печь барбекю из кирпича – довольно сложная конструкция. Укладка ее осуществляется строго в вертикальном направлении. Вначале на фундаменте мелом делается разметка контуров с учетом толщины шва. Кирпич кладется с применением перевязки швов по вертикали в полкирпича для выполнения расшивки. Если при укладке используется доборный кирпич, привязать можно в четверть кирпича.

Укладка выполняется так, чтобы раствор не сильно растекался:

1. Состав наносят на каждый кирпич отдельно, что позволяет выполнить шов равномерным по толщине.
2. Небольшое количество раствора накладывают на угол кирпича.
3. Далее размазывают вдоль кромки с наклоном к краю.
4. Потом кирпич разворачивают и наносят раствор на вторую его половину.

При выполнении кладки из красного кирпича необходимо соблюсти толщину швов. Она не должна превышать 5 мм. Если используется огнеупорный кирпич, то не более 3 мм.

Толщина кладки определяет качество печи. При монтаже труб из кирпича толщина шва не может быть больше 10 мм. Он полностью заполняется раствором.

Все поверхности очищаются от излишков раствора кельмой. Если печь сверху подлежит оштукатуриванию, швы на глубину 5-10 мм оставляются незаполненными. При некачественной укладке кирпича он подлежит снятию. Поверхность очищается от раствора, смачивается и кладка повторяется.

При возведении первого ряда кладка проверяется на горизонтальность строительным уровнем. Вертикальность углов и стенок контролируется с помощью отвеса. Между столбами опалубки натягивается шнур. Это позволит сохранить целостность кладки при температурном расширении.

Для качественной кладки необходимо соблюдать ряд требований:

• вертикальные швы не должны совпадать;
• кладка со сколотой поверхностью не производится внутрь топки;
• внутренние поверхности не подлежат оштукатуриванию;
• опоры из металла делают с отводом от печи с помощью жгутов из проволоки;
• при монтаже колосников необходимо дополнительное место.

Внутренние поверхности укладываются без выступов и впадин, которые снижают качество работы барбекю. Закруглению подлежат углы и повороты. Расширение и сужение элементов производится постепенно. Облицовочные поверхности делают кладкой с толщиной шва, не превышающей 3 мм.

Простой кирпичный мангал

Эта конструкция очень проста, легко изменяется под любые потребности и желания. Состоит из кирпичных стенок, в которых устроены выступы (кирпич положен на ребро). На эти выступы укладываются жаропрочные листы (металл и др.), решетки, шампура. Удобно, особенно если есть какая-то крыша над головой на случай осадков, но строится она отдельно и по желанию.

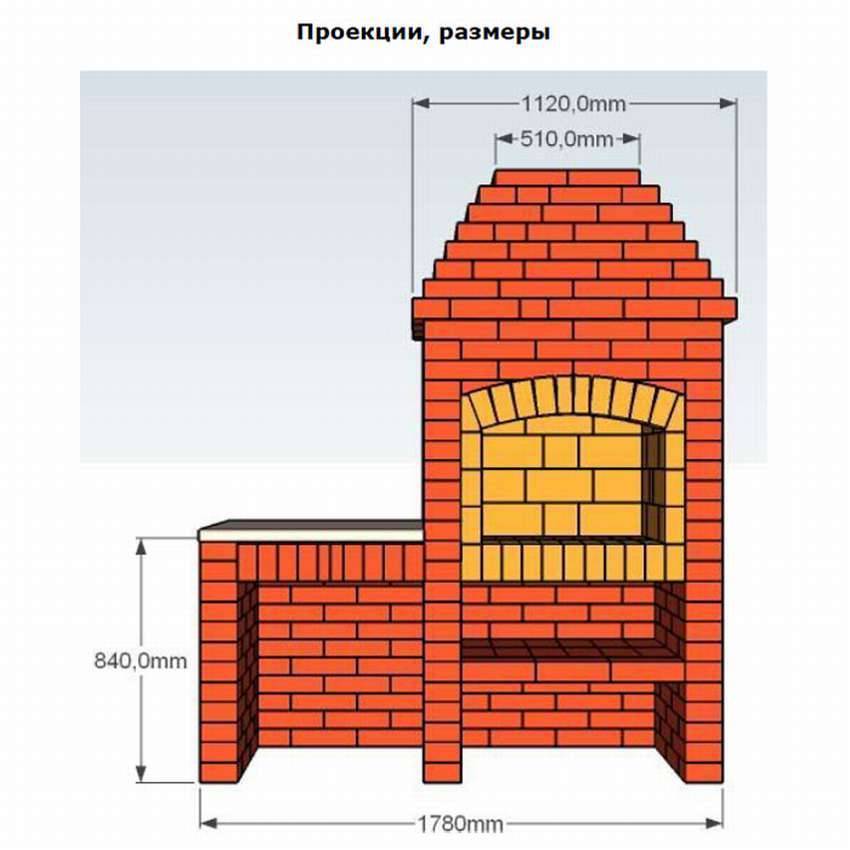

Проект и фото готового мангала/барбекю из кирпича

Под любое строение из кирпича требуется фундамент, или, как минимум, подготовленное основание. Даже не этот небольшой мангал из кирпича. Так как кирпичей идет немного — стенка в полкирпича, то под данную конструкцию подойдет утрамбованная площадка, выложенная каким-либо твердым покрытием.

Подготовка основания

Снимают плодородный слой, если нужно, углубляют котлован. Глубина должна быть порядка 20-25 см. Размеры фундамента или площадки — на 50 см больше габаритов печи во все стороны. Дно выравнивают, на него высыпают щебень средней фракции. Толщина слоя щебня — 15 см. Его хорого трамбуют. Желательно — виброплитой, если ее нет, металлической или деревянной трамбовкой.

Дальнейшие шаги зависят от выбранного основания. Если это одно из покрытий — брусчатка, тротуарная плитка и подобные материалы, то насыпается слой мелкозернистого песка, в который по уровню укладывается покрытие.

Если выбран в качестве основы плитный фундамент, он армируется прутком 10 мм в диаметре. Укладывается вдоль и поперек фундамента с шагом в 20 см, в месте пересечения связывается. Если вязать специальной проволокой не умеете, можно стянуть пластиковыми хомутами. Допускается для данной модели армирование готовой сеткой из толстой проволоки. Выставляется по краям опалубка и все заливается бетоном марки М250. Работы можно начинать через неделю, если среднесуточная температура была не ниже +20°C, и через две, если было +17°C.

Порядовка (кладочные чертежи) и рекомендации по кладке

Для этого кирпичного мангала используют полнотелый керамический кирпич М200. Можно брать печной, но он дороже, шамотный класть не стоит: не те температуры и он слишком е любит влагу, чтобы нормально себя чувствовать в открытом мангале.

Кладку ведут на глиняно-песчаную смесь, в которую для большей прочности добавляют немного цемента. Для новичков лучше взять готовую смесь для печей, только не жаростойкую, без шамота. Замешивать по инструкции, толщина шва — 3-5 мм, выдерживать строго. Постоянно контролировать вертикальность стенок и горизонтальность кладки

Это важно для нормальной эксплуатации печи

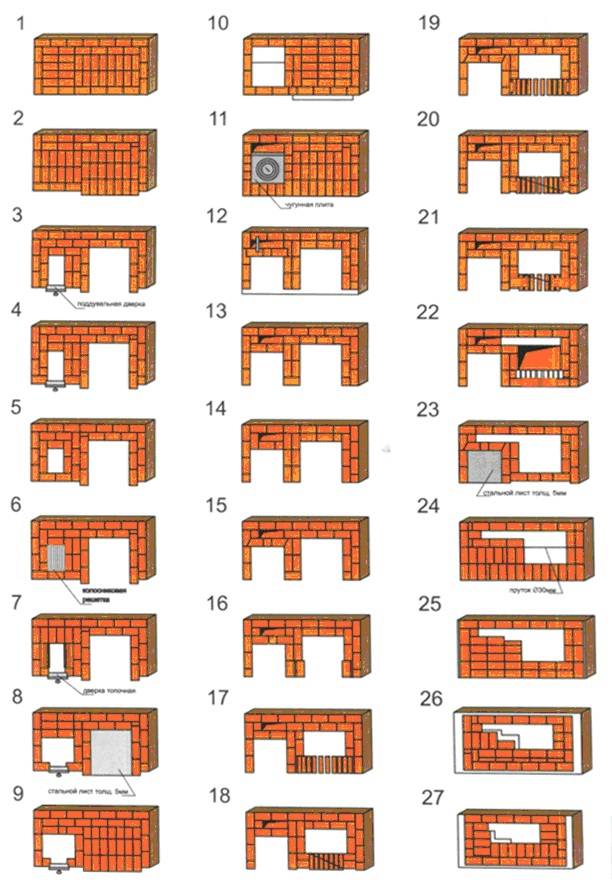

Порядовка мангала из кирпича (кладочные чертежи)

Как видите, все действительно очень просто. Каждый нечетный ряд начинается с целого кирпича, нечетный — с половинки. В 6-ом и 10-м ряду кирпичи ставят на ложок — боком, и разворачивают поперек основной кладки. Если делаете барбекю — под решетку — в этих же рядах задняя стенка кладется из кирпича, также поставленного на ложок, а для сохранения толщины кладки их ставят в два ряда, также как и остальные — с перевязкой — смещением швов. Если собираетесь использовать и ка мангал — для шампуров — на задней стенке кладете кирпич тоже на ложок, делая выступ и в этой зоне. Впереди как опору для шампуров используют профильную металлическую трубу небольшого сечений, вырезанную по размеру. В ней под шампура можно проделать выемки.

Начиная с 7-го рядка кладку ведут только на половине — правой или левой — как вам удобно, но данная раскладка дана под жарочную камеру слева — она шире, а слева находится столик. Если вам удобнее наоборот — делайте зеркальное отражение этой порядовки.

Кирпич — гигроскопичный материал, чтобы уменьшить количество влаги, которую он будет «тянуть» из основания и продлить срок его эксплуатации, под первый ряд нужна гидроизоляция. Можно уложить в два слоя рулонный материал (типа рубероида или гидроизола), пройтись по периметру гидрофобной пропиткой. Не помешает слой гидроизоляции и между первым и вторым рядом.

Вот как выглядит одна из вариаций кирпичного мангала без столика (если вам он ненужен, просто игнорируйте эту часть)

После того, как мангал из кирпича сложен, его оставляют сохнуть при теплой погоде на 1-2 дня, при более прохладной — на 3-5. Потом можно провести пробный запуск. Примерная «экипировка» приведена на фотографии готового мангала. В этой версии сделаны три ряда выступов: верхний — для продуктов, средний — для углей, нижний — для сбора прогоревших углей и золы.

Чтобы сложенный мангал более-менее долго служил, его желательно покрыть составом, уменьшающим гигроскопичность. Для данного случая лучше всего подойдет лак КО-85. И еще неплохо было бы предусмотреть какую-то крышку: закрывать на случай дождя и на зиму.

Металлическая печь для казана

Самую простую металлическую печь под казан своими руками можно сделать из бочки или трубы диаметром 250–300 мм и толщиной стенки не менее 3 мм также потребуется листовой метал той же толщины и полоса шириной 20 мм.

Металлическим листом необходимо закрыть один торец трубы методом крепления на сварку. Дно топливника готово. В самой трубе нужно вырезать проем под дверцу и сделать конусообразные прорези для выхода дымовых газов сверху. Дальше берется полоса или уголок для формирования ручек, ножек и дверцы. Все элементы привариваются.

Такие конструкции можно модернизировать колосниками, зольниками или добавлением дымохода. Также совсем небольшую печку можно сделать из автомобильных дисков, у них, как правило, очень толстый метал, который долго не прогорает. Для этого нужно сварить два диска вместе, у одного из них нужно заранее вырезать дно. Дальше приделываются ручки, ножки и дверца. Печь готова.

Существует очень много вариантов, как сделать печь для казана своими руками, главное определиться с тем, какого вида конструкция будет более подходящей. Если хочется долговечную массивную печь с барбекю и казаном для комфортного времяпровождения на своем участке нужно запастись временем и силами, а если достаточно обычного металлического устройства, то сделать его можно из подручных средств потратив не более пары часов.

Пожарная безопасность

Не забывайте, что мангал относится к крайне пожароопасным сооружениям

Несоблюдение техники безопасности при неосторожной эксплуатации жаровни, может привести к печальным последствиям

Нельзя оставлять поблизости взрывоопасные объекты. Не следует производить строительство возле деревянных объектов, деревьев

Навесы или другие укрытия устанавливать с осторожностью, чтобы исключить возможность их возгорания

Важно! Ни в коем случае нельзя класть легко воспламеняемые материалы на работающую печь или возле нее. Знание и использование важнейших основ техники безопасности исключат возможность появления непредвиденных результатов. Знание и использование важнейших основ техники безопасности исключат возможность появления непредвиденных результатов

Знание и использование важнейших основ техники безопасности исключат возможность появления непредвиденных результатов.

Как сделать садовое барбекю

Как и любое другое сооружение, барбекю для дачи возводится на фундаменте. Павильон должен гармонично вписываться в дизайн участка. Поскольку такому павильону предстоит круглогодичное использование, лучше построить садовый тип очага.

Устройство камина должно соответствовать основам техники безопасности, на кровлю следует вывести трубу. Строительство такой конструкции имеет довольно сложную технологию. Внешне и функционально он представляет собой камин, который используется для украшения внутреннего интерьера дачи.

Тематический материал:

Беседку или павильон с камином можно стилизовать под сказочную избушку для приема гостей или обустроить как летний домик с кухонной утварью, столовой мебелью, диванчиком и телевизором. Если барбекю будет расположен в павильоне, лучше доверить его строительство специалистам, но если есть небольшой опыт, можно попробовать построить самостоятельно.

Основу элементарной конструкции барбекю составляет четырехугольный каркас, в него кладется уголь, над которым размещается решетка. Такое сооружение, как камин, желательно сделать многофункциональным: внизу построить дровницу, над ним – посудную полку, выше – непосредственно сам барбекю, а над ним может располагаться коптильня.

В этом случае сооружение будет многоэтажным. Следует определиться, какой должна быть конструкция будущего камина для дачи, а затем сделать чертежи, и наметить план строительства.

Монолитный фундамент

Печь с казаном располагают на надёжном и прочном основании. Фундамент обязан быть в несколько раз шире, чем сама печь. Спереди обычно добавляют около 30 см, а с боковых сторон и сзади – 10-15 см.

Глубина котлована не должна составлять меньше 50 см. Дно уплотняется, засыпается слоем песка в 10 см, после – щебня такой же толщины. Сверху укладывается металлическая сетка.

Опалубка сколачивается из досок. Фундамент залить раствором с пластификатором, избавляющим от возможности появления трещин. Пока бетон застывает, его можно полить водой и сверху положить пленку.

Бетон высохнет в течение 3 недель. После можно начинать строительство печи.

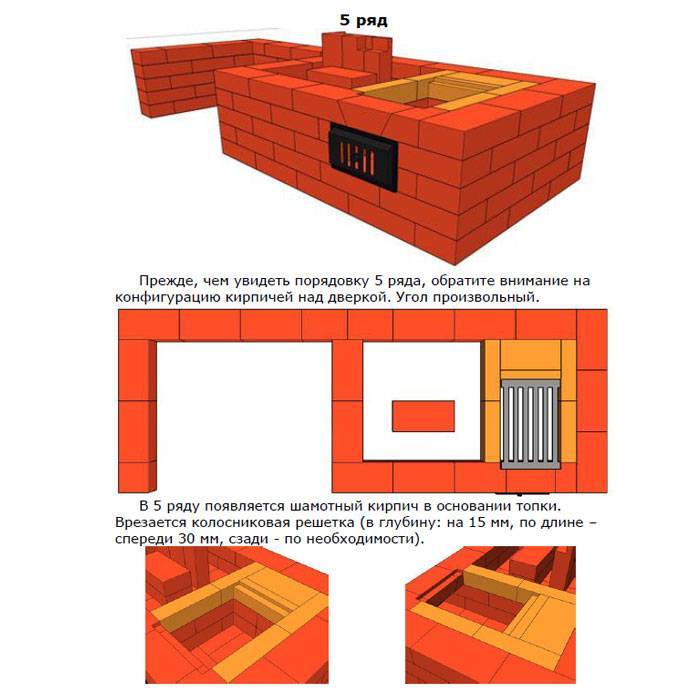

Кладка печи с казаном

План кладки необходимо составить перед строительством. Разработанная схема сократит к минимуму количество возможных ошибок. Для создания печи используются исключительно чугунные дверцы, колосники и вьюшки. Внутри не должно быть уступов.

Ширина горизонтальных швов между кирпичами не должна разительно отличаться.

Первой выполняется кладка центральной части, после чего достраивается отделение для казана.

В части для барбекю стенка делается в 2 кирпича.

В основании находится топка. Передняя стенка должна включать основную дверку и для прочистки.

С внутренней стороны стенки состоят из жаропрочного материала, в нижнем отделении устанавливается колосник.

Печь необходимо оставить на 14 дней. Спустя 2 недели можно её заштукатурить или использовать облицовочный кирпич.
