Что такое бойлер

Конструкция водонагревателей

На рынке представлены изделия различной формы, объема и технических характеристик. Независимо от этого водонагреватели каждого отдельного типа схожи по своей конструкции.

Электрический накопительный

По своей конструкции изделие этого типа представляет собой емкость круглой или овальной формы. Бак используется для накапливания и прогрева воды.

Он находится в корпусе, изготовленном из металла или пластика. Во избежание быстрого охлаждения жидкости производители оснащают емкость теплоизоляционным слоем.
Бак изготавливают из материалов, наименее подверженных коррозии. На рынке представлены изделия, емкость которых изготовлена из эмалированной или нержавеющей стали. Для защиты внутренних деталей от образования накипи водонагреватели оснащают магниевым анодом.

Работа электрического накопительного нагревателя

В нижней части располагается электрический электронагреватель. Он оснащен термостатом, позволяющим поддерживать определенную температуру жидкости. В некоторых моделях установлены два ТЭНа.

После прогрева жидкости один из них отключается, и определенный показатель температуры поддерживается другим. Это позволяет экономить электроэнергию.
Устройство бойлера включает в себя два патрубка. Они используются для подачи воды и ее отведения из емкости. Патрубок холодной воды установлен в нижней части бака, а трубка отбора горячей жидкости – в верхней.

Электрический проточный

Устройство проточного бойлера для нагрева воды не включает в себя накопительную емкость. Жидкость прогревается при прохождении через устройство. Нагрев осуществляется электрическим нагревателем высокой мощности.

Конструктивные особенности изделия проточного типа позволяют быстро прогревать небольшое количество воды. В конструкцию изделия проточного типа входит:

• Электрический водонагреватель высокой мощности.
• Индикатор работы.
• Рубашка для прохождения воды.
• Датчики и реле.

Проточный бойлер. Источник фото: rgagroup.ru

Благодаря отсутствию накопительной емкости, проточные бойлеры имеют небольшие размеры. Это дает возможность устанавливать устройство в помещениях с ограниченным свободным пространством.

Газовые водонагреватели

Устройства, использующие в качестве источника тепла газ, могут быть как проточного, так и накопительного типа. Проточные водонагреватели – газовые колонки могут быстро прогревать небольшое количество жидкости, проходящей через них.

С помощью накопительных можно получить большое количество горячей воды, но после этого потребуется время для прогрева новой порции.
Накопительные устройства состоят из металлического бака, сквозь который проходит газоход. Он необходим для отвода продуктов горения газа. Вместо ТЭНа в водонагревателе используется газовая горелка. Управление степенью нагрева осуществляется специализированным блоком.

Основные характеристики

Основными техническими характеристиками бойлера являются:

• Материал изготовления корпуса (эмаль, нержавеющая сталь, пластик).
• Тип размещения (настенный, напольный, вертикальный, горизонтальный).
• Номинальное напряжение электрической сети (220 или 380 В).
• Давление воды (особенно актуально для проточных водонагревателей). При небольшом напоре в водопроводе может испортиться нагревательный элемент.

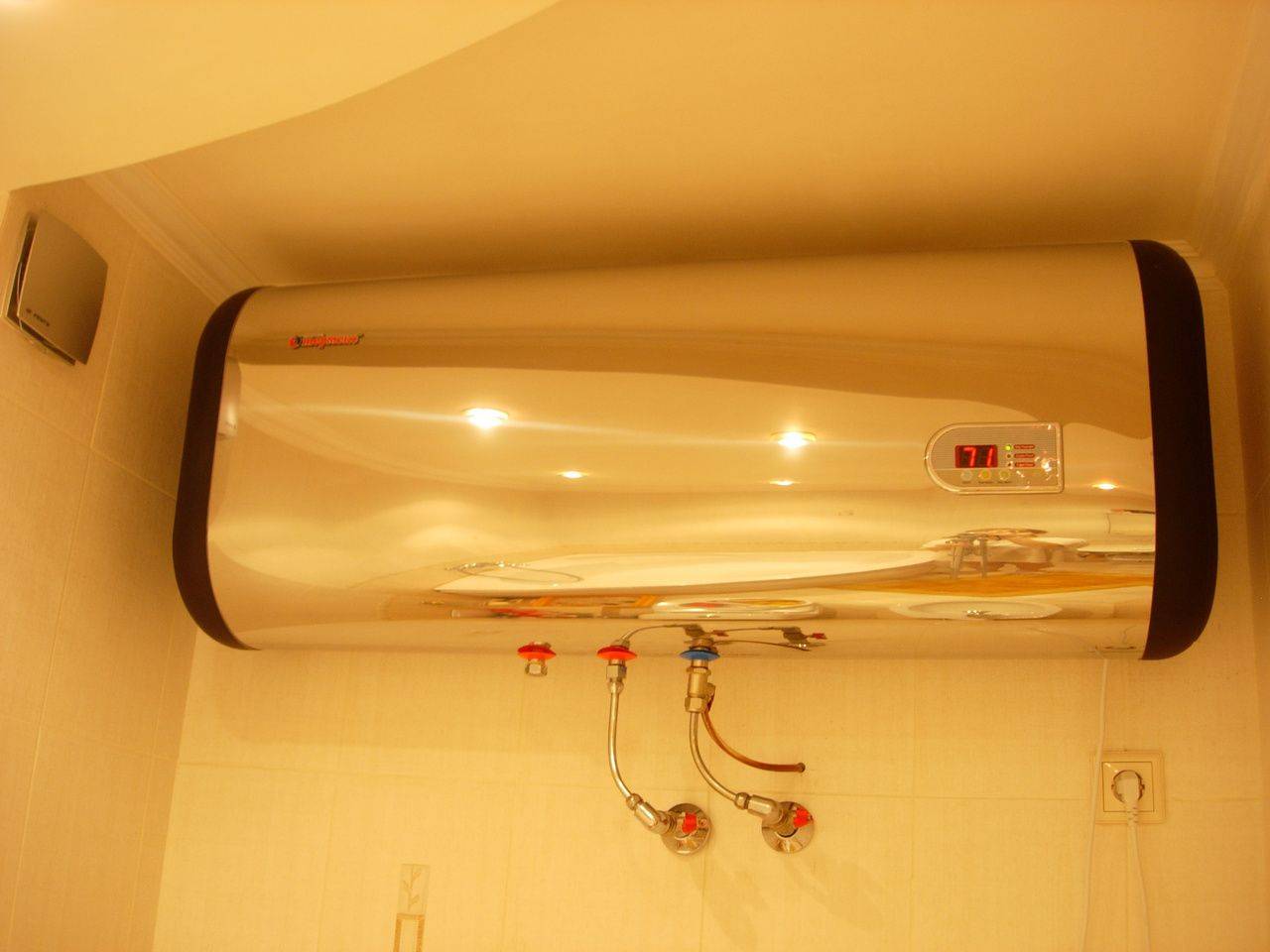

Модель водонагревателя с горизонтальным расположением

• Объем бака.
• Вес.
• Габаритные размеры (глубина, ширина, высота).
• Максимальная мощность.
• Наличие регулятора температуры воды, магниевого анода.
• Толщина и материал слоя теплоизоляции (самый высокоэффективный – пенополиуретан).
• Тепловые потери (напрямую зависят от слоя теплоизоляции, чем он толще, тем меньше потери и экономичнее водонагреватель).
• Тип управления (гидравлическое, электронное, наличие ЖК-дисплея).

Обзор лучших электрических бойлеров для нагрева воды: цены и характеристики

Попав в крупный магазин сантехники, вы увидитесь, насколько широк и разнообразен ассортимент. Какие-то модели уже давно удерживают лидирующие позиции, а какие-то только появляются на рынке. Рассмотрим несколько самых известных на сегодняшний день компаний, которые производят качественные и функциональные бойлеры.

Электрические бойлеры для воды Аристон

Это продукт итальянской компании, которая поставляет на рынок изделия высокого качества и строго следит за соответствием своей продукции требованиям европейских стандартов. Для своих моделей производитель использует стальные эмалированные баки, устойчивые к сильному давлению (до 16 бар).

Даже самые простые дешевые бойлеры этого производителя имеют весь необходимый функционал, чтобы использовать устройство было легко и удобно. А некоторые модели даже оснащены специальной съемной моделью, которая позволяет осуществлять контроль и диагностировать неисправности.

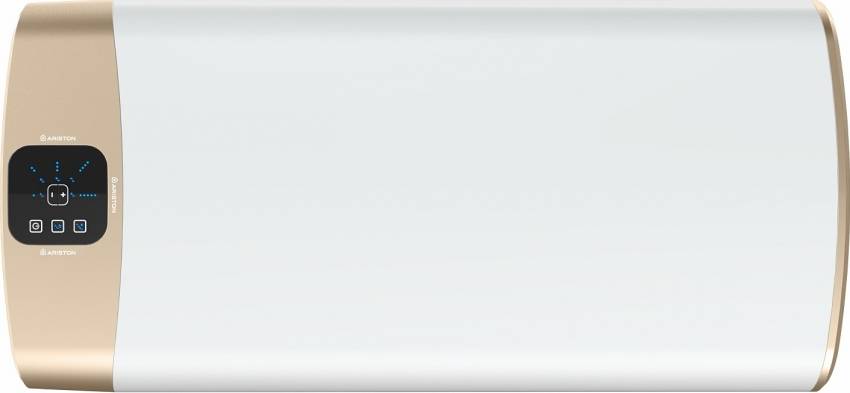

Модель бойлера от компании Аристон ABS VELIS EVO PW представляет собой настенный накопительный электрический водонагреватель, который позволяет экономить электроэнергию за счет двух нагревательных элементов

Отличный пример электрического бойлера для воды Аристон, модель ABSVLSPW 80V. Благодаря наличию сразу двух ТЭНов, она подогревает воду значительно быстрее и даже при большом объеме бака способна всего за несколько минут довести воду до желаемой температуры. При этом цена электрического бойлера для воды этого типа составляет не более 20 тыс. рублей.

Характеристики и цена бойлера для нагрева воды StiebelEltron

StiebelEltron — немецкий производитель, который впервые появился еще в 1924 году, и до сих пор считается одним из лучших. В этих бойлерах сочетается все лучшее: высокое качество используемых материалов, удобство использования, а также высокая скорость подогрева воды.

Для использования в доме или в квартире компания предлагает своим пользователям несколько десятков моделей, от самых простых, до бойлеров премиум-класса. Одна из самых продвинутых моделей SHZ 50LCD имеет даже встроенную панель, которая позволяет программировать режимы наперед и способна подстраивать работу устройства по льготному тарифу в ночное время

Но еще одно, чрезвычайно важное преимущество этой модели – подключить ее можно, к любой сети (двухфазной и трехфазной)

Модель бойлера от компании StiebelEltron SHZ 50LCD позволяет регулировать количество и температуру воды с помощью настройки разных режимов нагрева

Активный титановый анод, который предусмотрен для этой модели, не нужно заменять на протяжении всего эксплуатационного срока бойлера. Так что единственный недостаток такого решения – это высокая стоимость, которая превышает 100 тыс. рублей.

Почему стоит купить бойлер Атлантик

Устройство бойлера для нагрева воды от французской компании Атлантик – лучшее доказательство того, что современные технологии в сфере водонагревательных приборов шагнули в последние годы очень далеко. Вся продукция соответствует европейским требованиям и при этом предлагается покупателям по вполне доступной стоимости.

В качестве основы для своих электрических бойлеров производитель использует стальной бак с эмалированным покрытием. Магниевый анод эффективно защищает поверхность внутренних стенок от коррозии, а керамический ТЭН надежно защищен от накипи эмалированной колбой.

Отличным примером может стать модель Atlantic OPROP 100, объемом 100 л, которого будет вполне достаточно для целой семьи. Весит такой бак всего 22 кг и предназначен для вертикальной установки. В остальном он довольно обычный и характеризуется разве что мощностью 1,5 кВт. Главное преимущества этого устройства – при полном соответствии самым высоким стандартам качества, цена бойлера для нагрева 100 литров воды составляет всего 9300 рублей.

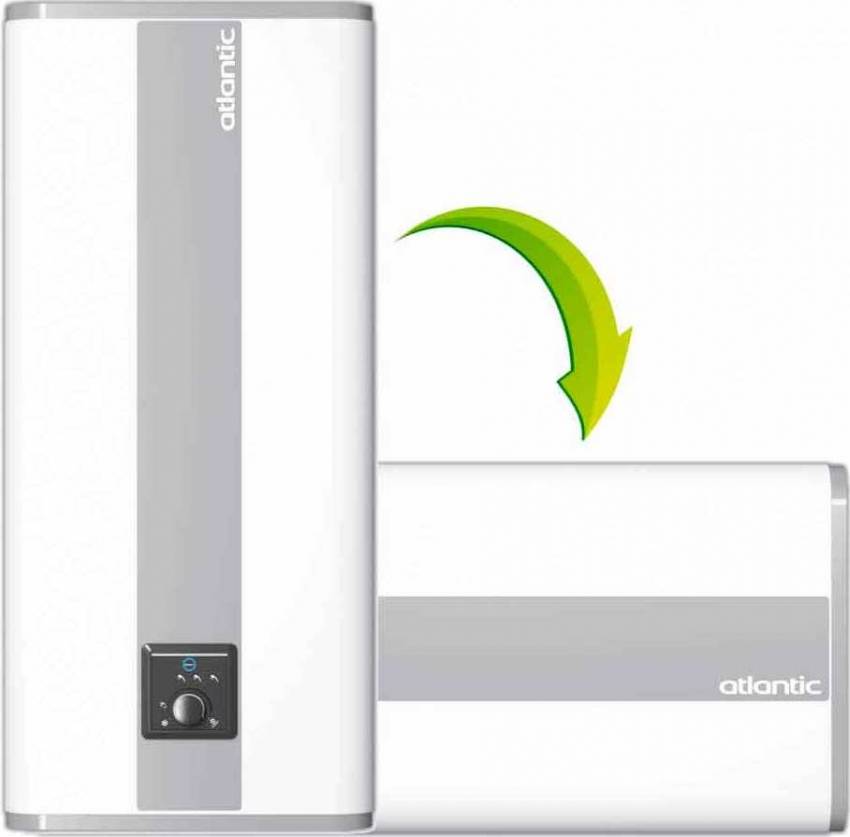

Некоторые модели от компании Атлантик могут быть установлены как горизонтально, так и вертикально

Брендовые производители водонагревателей

Выбирая бойлер, стоит обращать внимание и на производителя. Не секрет, что выбирать нужно только продукцию компаний, уже зарекомендовавших себя на рынке, чья продукция получила проверку временем и имеет много хороших отзывов

Поэтому еще один важный вопрос, возникающий у покупателей: водонагреватель накопительный, какой фирмы лучше?

Компания «Элвин» производит бойлеры накопительные, в том числе наливные. Качество продукции достаточно высокое, а компания давно известна на российском рынке. Бойлеры работают от стандартной электросети в 220 В, поэтому не создают проблем в эксплуатации.

Все бойлеры, в том числе накопительные, снабжаются автоматикой, что позволяет установить максимальную температуру нагрева носителя в 70 С. На корпусе расположена лампочка-индикатор, которая включается, как только вода нагревается до установленной температуры. Продуманная изоляционная система позволяет поддерживать воду горячей достаточно длительное время, даже если нагревательный элемент отключен.

Продукция, выпускаемая под маркой «Мойдодыр», по мнению покупателей, оптимально подходит для установки на даче и в квартире. Накопительные бойлеры имеют небольшой размер, поэтому легко поместятся на стене над умывальником. Объем нагревателя не превышает 30 л, что позволяет использовать его для подогрева воды для хозяйственных и личных гигиенических нужд. Цена продукции различается в зависимости от объема бойлера, но обычно не превышает 4,5 тыс. руб.

Покупка нагревателя отечественных марок может быть неплохим вариантом, так как их не сложно подобрать, к тому же цена значительно ниже, чем у импортных устройств с такими же характеристиками.

Одна из самых известных отечественных компаний, занимающаяся выпуском водонагревателей – «Термекс». Бойлеры этой марки стоят достаточно дорого, но это объясняется не только долговечностью и качеством сборки устройства, но и его экономичностью. Многие модели водонагревателей накопительных электрических Термекс на 50 литров, отзывы получили только положительные. Так как продукция этой марки очень популярна, иногда приходится покупать на заказ, так как в магазинах их быстро раскупают.

Большинство моделей выпускается в традиционном вертикальном варианте, форма обычно круглая. Некоторые устройства позволяют регулировать мощность устройства, что дает возможность контролировать время нагрева воды.

Подвод водопроводных труб

Перед тем, как подключить бойлер к водопроводу его нужно укомплектовать. Для этого на подающий ввод устройства, отмечен синим цветом или нарисована стрелочка, направленная внутрь корпуса, монтируется предохранительный клапан. Это приспособление требуется для того, чтобы вода не могла стечь в магистраль в случае отключения.

На клапан и выводящую трубу нагревателя смонтируйте краны, имеющие систему полусгона, которая позволит демонтировать аппарат в случае необходимости. Разъемное соединение должно быть направлено в сторону водонагревателя.

Для герметизации стыков используйте специальную ленту и резиновые прокладки.

Накопительный

1. В удобном месте трубопровода холодной воды сделайте врезку. Для этого установите на трубе тройник, две стороны которого ориентируют по трубе. Свободный вывод оборудуйте запорным краном.
2. От этого вентиля проложите трубу до входа в бойлер. Поскольку входной кран нагревателя можно снимать точное соблюдение размеров не составит труда.
3. От выхода водонагревателя проведите коммуникации до точек разбора горячей воды.

Прокладывая трубы, старайтесь соблюдать изначально составленный план как правильно подключить бойлер к водопроводу. Изменения, принимаемые в процессе работы чаще скоропалительные и неверные.

Если используется нагреватель косвенного или комбинированного типа подключение контура к источнику тепла осуществляется таким же способом.

Проточный

Модели, предназначенные для раздачи горячей воды на несколько точек, подключаются так же, как и накопительный вариант. Модификации, применяемые вместо смесителя и душа, имеющие только входной ввод, являются схемой «на кран» и подключаются по такому же принципу.

На кран

На трубопроводе подачи холодной воды устанавливается запорный вентиль, который соединяется с предохранительным клапаном аппарата. Чаще всего для этой цели используют обычный гибкий шланг.

Подогрев недостаточно горячей воды

Так же водонагреватель может быть использован для подогрева воды из системы горячего водоснабжения. В этом случае схема подключения немного изменяется.

• На ввод устройства подводится подача не холодной, а горячей воды. Подключение к магистрали осуществляется непосредственно на кран ввода в помещение.
• Труба, выходящая из агрегата, врезается в контур горячего водоснабжения в любом удобном месте.
• Трубы горячей воды, которые были между краном стояка и ближайшим к нему потребителем удаляются.
• Трубы, по которым вода подается в бойлер и выводится из него соединяются между собой. На соединение устанавливается запорный вентиль, который всегда закрыт. Открывается только в случае, когда требуется обслужить водонагреватель.

При такой схеме аппарат работает только в те моменты, когда недостаточна температура воды из центральной системы.

Методы, как подключить бойлер к водопроводу в квартире и доме не отличаются между собой.

Литраж, объем и форма

Прежде всего запомните, что бойлер можно вешать только на несущую стену, чтобы иметь возможность его надежно закрепить.

Даже пустые, небольшие по объему модели весят 15-20кг. А если заполненная кипятком емкость сорвется с креплений, последствия будут печальными.

Как же правильно подобрать литраж и какого объема покупать бойлер, в зависимости от количества проживающих в доме членов семьи? Вот главные рекомендации:

от 30 до 50 литров для одного человека

от 50 до 80 литров для двоих

до 100-120 литров для троих с ребенком

Вообще при наличии маленьких детей в семье, оптимальный объем это не менее 100 литров. Никогда не берите меньше.

При этом, крайне желательно для очистки воды перед бойлером установить фильтр.

Рассчитаны они обычно на очистку 15000 литров воды.

То есть, если объем бойлера 80-100 литров, то сменный картридж нужно будет менять 2 раза в год.

100-200 литров для семьи из четырех и более человек

Многие не догадываются, но форма бака также сильно влияет на условия работы бойлера. С одной стороны плоские, так называемые Slim модели, занимают меньше места и имеют больше вариантов дизайна.

Однако у них большие теплопотери, чем у цилиндрических баков. К тому же, нагреваются они медленнее.

Поэтому если для вас форма не так важна, лучше выбирайте цилиндрический. Правда при этом не забывайте, что он будет выпирать на 40-50 см от стены.

Конструктивное устройство бойлера

Если говорить простым языком, то бойлер можно сравнить с огромным термосом, вода в котором нагревается и долгое время остается горячей. Он состоит из следующих основных элементов:

• внутренний бак овальной или круглой формы;
• декоративный корпус из пластика, нержавеющей или покрытой эмалью стали (им внутренняя конструкция бойлера прикрыта сверху);
• защитная прослойка из теплоизоляционного материала (находится между внутренним баком и внешним корпусом, чаще всего выполнена из плотного полиуретана);
• крепежные элементы, при помощи которых бойлер будет монтироваться на полу или стене (расположены на внешнем корпусе);
• трубчатый электрический нагреватель (ТЭН), с помощью которого происходит нагрев воды до нужной температуры (находится в нижней части бака);
• термостат, ограничивающий температуру до максимального значения 75 градусов (располагается внизу возле нагревательного элемента);
• трубки для подвода холодной и отвода горячей воды (смонтированы во внутреннем баке);
• защитный магниевый анод;
• предохранительный клапан;
• схема управления.

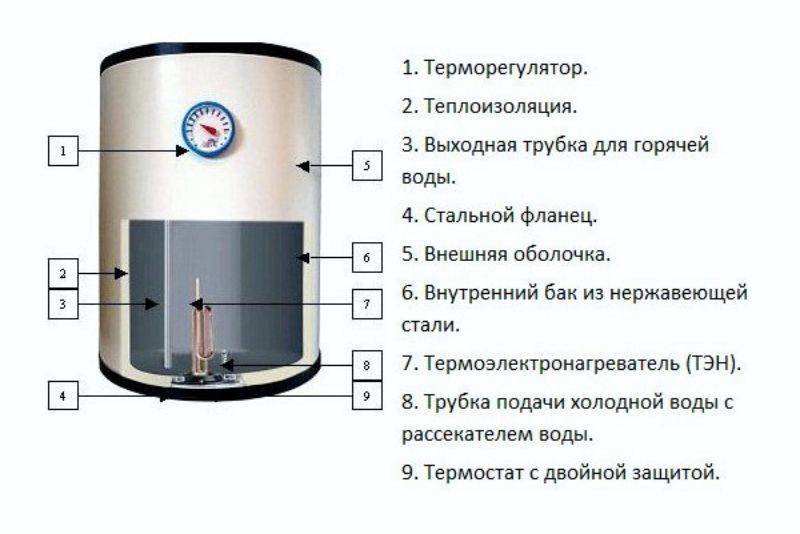

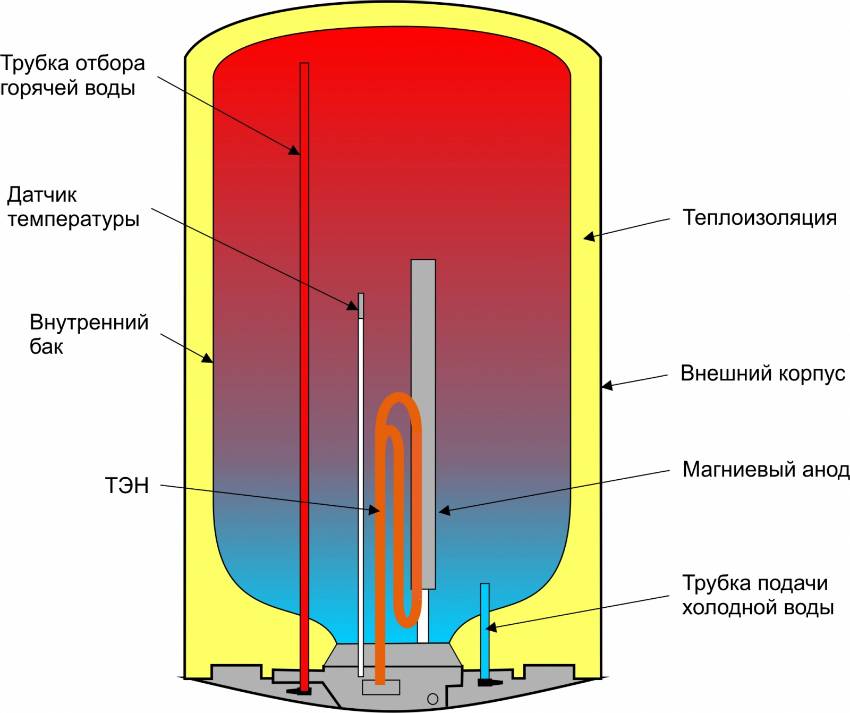

Устройство электрического накопительного бойлера

Внешний корпус может иметь разную форму: прямоугольную, овальную или цилиндрическую. Выпускают модели различных расцветок и дизайнерского оформления. На корпусе, кроме крепежа, располагаются еще элементы управления, регуляторы и термометр, с помощью которых можно контролировать работу бойлера.

Особенное внимание надо заострить на нагревательном элементе. ТЭНы используют разной мощности (эта величина определяет и мощность бойлера)

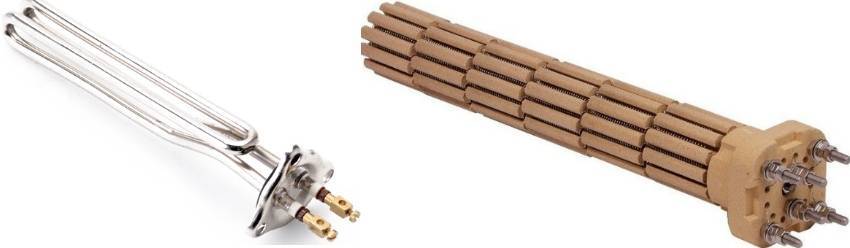

По принципу нагрева они бывают:

1. Мокрого типа. Такой ТЭН непосредственно контактирует с водой, в результате чего на нем образуется накипь, которую необходимо удалять.
2. Сухого типа. Этот ТЭН гораздо преимущественнее, так как конструктивно расположен в металлической трубке, через которую и осуществляется контакт с водой. Таким образом, ТЭН сухого типа защищен от накипи, как и сама трубка, покрытая стеклофарфоровым слоем.

Бойлер с сухим нагревателем

Еще один конструктивный элемент – предохранительный клапан. Зачем он нужен? Когда водонагреватель работает в нормальном режиме, клапан никакой роли не играет. Но в аварийной ситуации, если, к примеру, поломался термостат, вода в бойлере нагреется до закипания, что приведет к повышению давления до недопустимых значений и возможному разрыву внутреннего бака. В этом случае срабатывает предохранительный клапан, который расположен на трубке подачи холодной воды. При достижении предельных величин давления, он открывается и происходит сброс воды.

Важным элементом в устройстве водонагревателя является магниевый стержень. Предназначение этого электрода (анода) – уменьшение ионного обмена между металлическими составляющими внутри бойлера. Взамен он отдает свои частицы, в результате чего эффект вымывания электронов из конструктивных элементов водонагревателя сводится к минимуму, и они в меньшей мере подвергаются коррозии. Сам анод достаточно быстро разрушается и его периодически нужно менять (если его длина уменьшиться до 200 мм, а толщина до 10 мм).

Замена отработанного магниевого стержня (анода)

Бойлеры для воды: как устроены накопительные водонагреватели

Самые первые водонагреватели были изобретены много столетий назад, и тогда для подогрева воды использовали пар. Сегодня же вода в емкости нагревается за счет работы наружного или внешнего нагревателя. Наиболее популярное решение на сегодняшний день – купить бойлер для горячей воды с ТЭНом, способный в любое время суток обеспечить бесперебойную подачу воды.

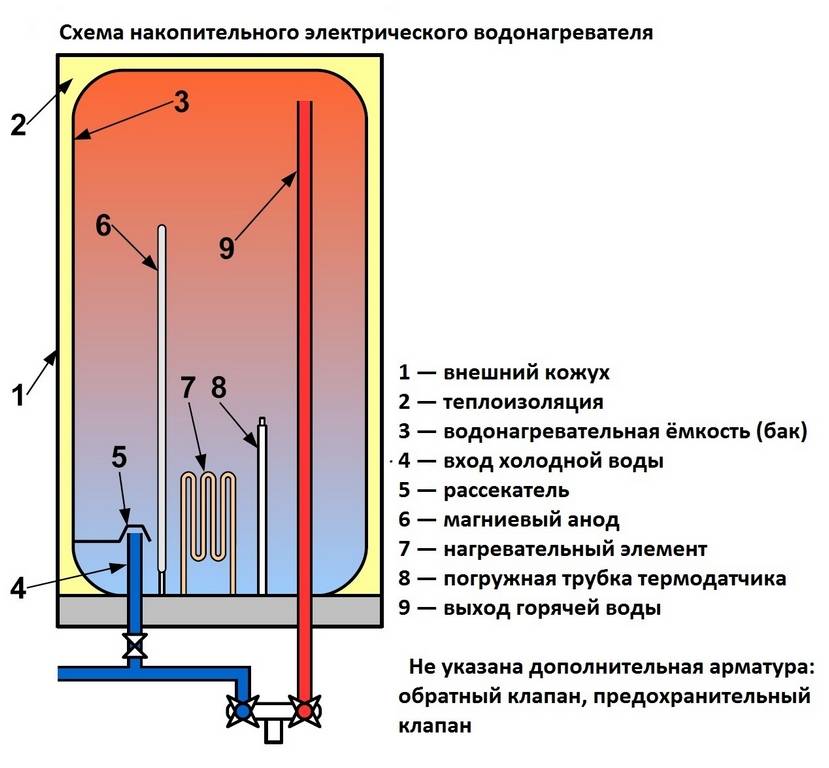

Схема устройства бойлера для горячей воды

Подобрать подходящее устройство несложно, если принять во внимание все имеющиеся данные и условия, к которым предстоит провести подключение. Самостоятельно подобрать лучшую модель может каждый, предварительно хотя бы вкратце ознакомившись с основными принципами работы и параметрами различных приборов

Первое, с чем необходимо определиться при выборе бойлера – какой объем жидкости вам будет необходим на протяжении одних суток. Это зависит от того, для каких целей будет использоваться подогретая вода, а также, сколько человек проживает в доме.

Принцип работы этого устройства довольно прост и заключается в том, что теплая жидкость не смешивается с холодной в баке, а постепенно вытесняется холодной к точке забора. В это время поступившая в емкость холодная вода подогревается в результате контакта с нагревательным элементом. При этом в процессе подачи воды, горячая обязательно разбавляется холодной в соотношении 1:2, что позволяет существенно увеличить полезный объем воды.

Современные модели бойлеров имеют простую систему управления, позволяя регулировать температуру нагревания воды

Говоря об основных составляющих элементах бойлера для горячей воды, стоит выделить:

• накопительный бак, объемом от 30 до 150 литров;
• внешняя часть корпуса, которая предотвращает наружные повреждения конструкции;
• ТЭН – стальной нагревательный элемент, который состоит из трубки или нихромовой спирали и перерабатывает в тепловую энергию полученную электрическую;
• термостат – прибор, который отвечает за регулировку температуры воды и поддержание определенного температурного режима внутри бака;
• магниевый анод – элемент, предотвращающий появление коррозии на внутренних стенках емкости. Он «заклеивает» все мелкие повреждения и трещинки на поверхности стенок.

В такой системе каждый из элементов выполняет свою важную роль и от того, насколько высоким будет качество каждой из этих частей, зависит срок службы бойлера

Поэтому, размышляя, как выбрать электрический бойлер для воды, стоит обращать внимание на каждый материал и элемент, который был использован в конкретном устройстве

Объём бака бойлера зависит от количества человек проживающих в доме и необходимого количества горячей воды в сутки

Виды

Накопительные нагреватели делятся на несколько представленных выше типов. Это бойлеры косвенного нагрева, прямого нагрева и комбинированного:

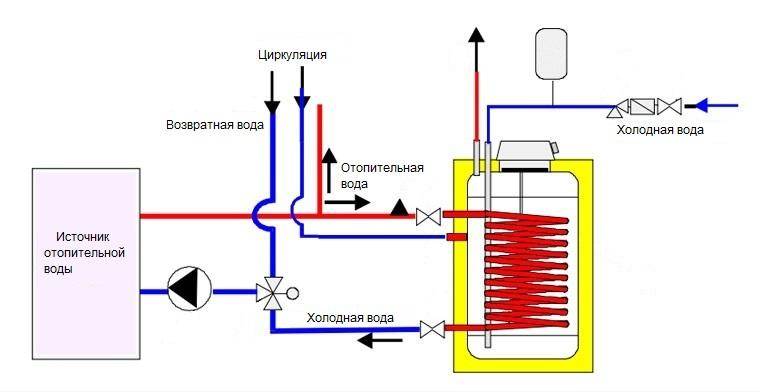

Бойлер косвенного нагрева

Этот бойлер не имеет возможность греть воду сам — он использует внешнюю отопительную систему, будучи подсоединённым к котлу или центральному отоплению. Такой агрегат имеет корпус из стали или пластмассы, стальной, латунный или медный змеевик и специальное теплоизоляционное покрытие с внешней стороны бака.

Служить этот нагреватель будет долго. Он прост в эксплуатации, неприхотлив в обслуживании и не потребляет электроэнергию, так как работает напрямую от отопительной системы, но, к сожалению, бойлеры косвенного нагрева весьма недёшевы, а первоначальный нагрев воды внутри ёмкости может занять несколько часов.

Бойлер прямого нагрева

Основным отличием прямого нагрева от косвенного является независимость от источника теплоснабжения. При этом тепловая энергия передаётся непосредственно на нагреваемую жидкость благодаря нагревательному элементу, расположенному внутри или в специальной камере снизу. Функционировать аппараты прямого нагрева могут как на газу, так и от электросети.

В электрическом бойлере роль нагревательного элемента играет ТЭН. Он может контактировать непосредственно с жидкостью, ИА также размещаться в керамической или стеклянной трубке, поэтому их подразделяют на сухие и мокрые модели.

Есть у таких устройств и существенный минус — необходимо выделить отдельный дымоход для отвода отходов, а это порой невозможно. Главный нагревательный элемент в газовых бойлерах выполняет горелка, расположенная непосредственно под ёмкостью с водой, в специально отведённой камере сгорания. От неё через весь бак бойлера идёт труба для отвода отходов горения.

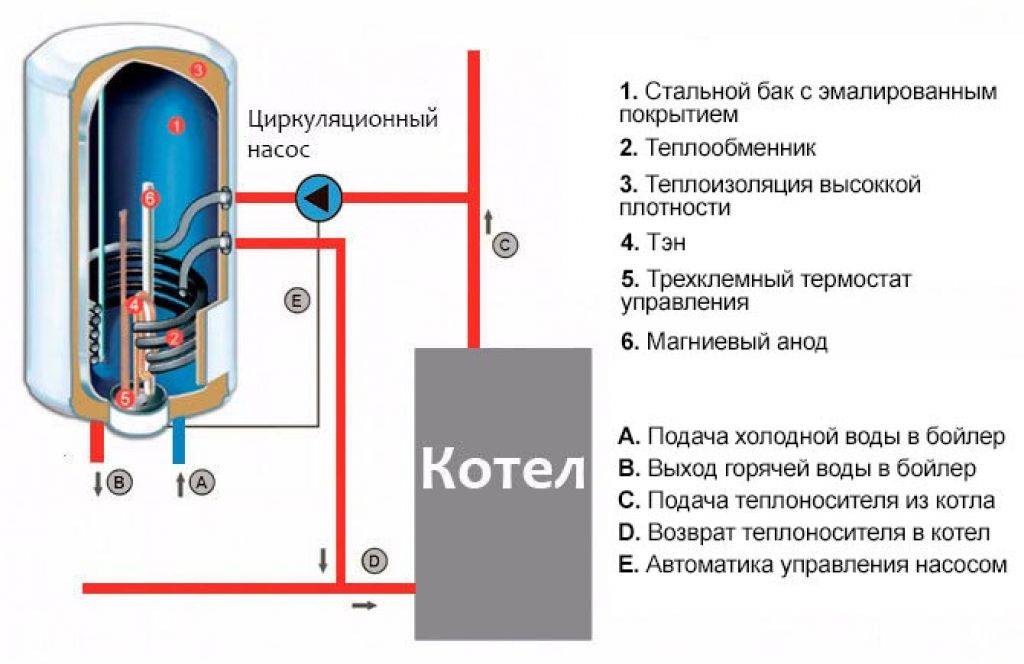

Бойлер комбинированного нагрева

Как видно из названия, нагреватель такого типа сочетает в себе функции прямого и косвенного нагреве воды. Здесь, помимо ёмкости с жидкостью и трубчатого змеевика, имеется ещё и ТЭН, и хотя существует немало моделей, имеющих в своём арсенале газовую горелку, самыми распространёнными являются комбинированные бойлеры с электрическим нагревательным элементом. Они оптимальны в цене, сроке службы и обслуживании.

Такой накопительный водонагреватель сочетает в себе экономию косвенного и независимость прямого нагрева, используемые по мере необходимости. Так, например, в зимний период бойлер комбинированного нагрева отлично отработает в связке с центральным отоплением или котлом, не перегружая электросеть, а в летний период, когда нет никого смысла в постоянной работе котла, бойлер будет работать самостоятельно.

Не всегда приятно дожидаться нужной температуры воды, подкручивая краны, чувствуя себя хирургом, проводящим сложнейшую операцию и вслушиваться в журчание воды. Что бы всегда быть уверенным, открывая кран с горячей водой — такое устройство, как бойлер, просто незаменимо.

Критерии выбора накопительного электрического бойлера для нагрева воды

Цена бойлера для воды, а также его экономичность – это два основных критерия, на которые опираются покупатели при выборе устройства

Но на самом деле, важных аспектов несколько больше и чтобы не растеряться в широком ассортименте современного рынка, стоит обратить внимание еще на несколько аспектов

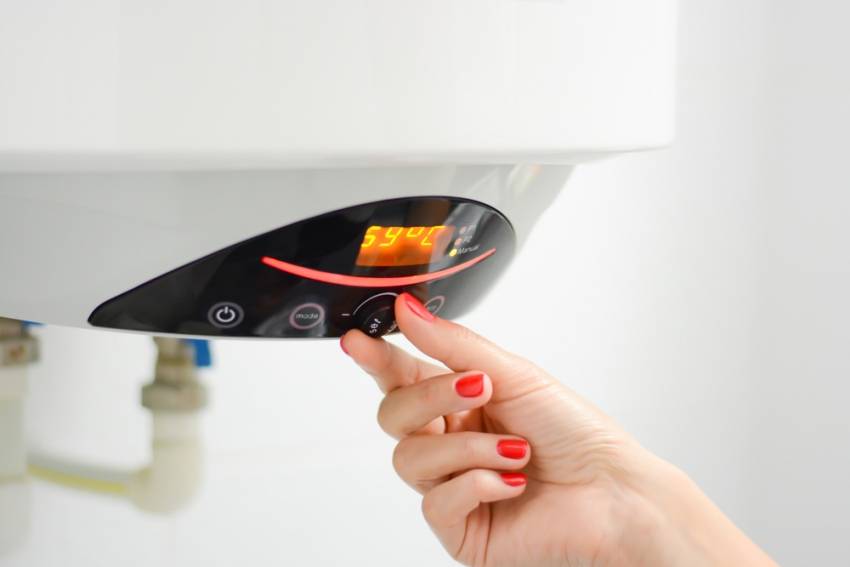

Современные модели электрических бойлеров имеют функцию регулировки температуры воды, что тем самым может сократить количество потребляемой электроэнергии

Несмотря на то что набор элементов у всех приборов одинаковый, даже очень похожие по внешним параметрам модели могут существенно отличаться друг от друга по характеристикам. Так, например, наружный корпус может быть сделан из нержавеющей или покрытой эмалью стали, в то время как для других моделей используют полимерные материалы.

Считается, что модели, сделанные из углеродистой стали или меди значительно более устойчивы и значительно превосходят пластиковые по сроку эксплуатации. Кроме того, они способны обеспечить одновременное использование нескольких точек водозабора, в отличие от пластиковых, для которых максимально допустимое количество точек водозабора – одна.

Для изготовления внутреннего бака используют такой материал, как стеклофарфор или просто нержавеющую сталь. Первый вариант отличается своей химической нейтральностью, что позволяет воде всегда оставаться очень чистой. Но такое покрытие негативно реагирует на температурные перепады и имеет свойство трескаться в процессе эксплуатации.

Выбор объема бака должен зависеть от количества необходимой горячей воды в сутки

Если же вы хотите приобрести действительно качественный бойлер с хорошим внутренним покрытием, то стоит обратить внимание на модели из нержавеющей стали с титановым напылением. Они характеризуются устойчивостью к коррозии и несмотря на довольно высокую цену, вполне оправданы, поскольку срок их службы составляет 7-10 лет

Статья по теме:

Еще один важный аспект, на который обязательно нужно обратить внимание перед тем, как купить бойлер для нагрева воды – нагревательный элемент. Самый главный враг любого ТЭНа – накипь, которая оседает на его поверхности из-за того, что вода слишком жесткая

Для продления срока службы такого устройства потребуется регулярная очистка всех элементов, которые контактируют с водой. Хотя, в качестве альтернативы можно приобрести бойлер с сухим ТЭНом. Такая конструкция предусматривает специальную защитную колбу для нагревательного элемента.

«Мокрый» и «сухой» ТЕН — один из самых важный частей бойлера, отвечающий за нагрев воды

Принцип работы

Схема работы водонагревателя основывается на том, что водные слои с разной температурой разделяются.

В нижнюю часть бака поступает холодная вода. Там установлен ТЭН, с его помощью она нагревается и поднимается наверх. Подводящая трубка оснащена рассекателем, что не позволяет жидкости вытекать струей, поэтому горячая и холодная вода не перемешиваются.

Температура подогрева воды контролируется термостатом. Как только достигается заданный уровень нагрева, размыкается электрическая цепь, и питание на ТЭН не поступает. Полученная температура воды поддерживается за счет теплоизоляционного слоя. По мере забора горячей воды из верхнего слоя, она замещается вновь подогреваемой. Таким образом, получается непрерывный процесс нагрева. Если расход будет большой, то со временем температура воды на выходе из бойлера начнет уменьшаться.
